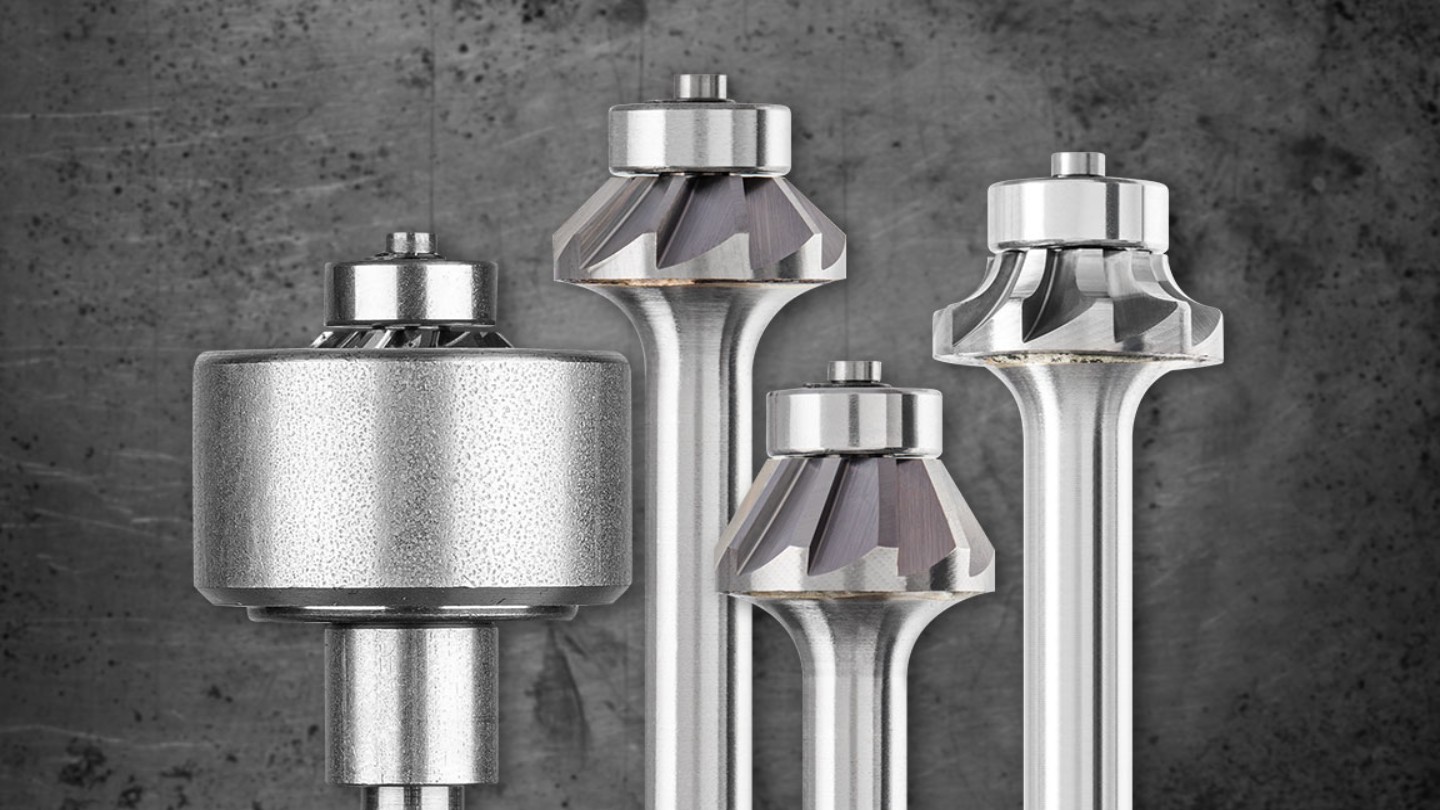

HM-Frässtifte mit der Zahnung EDGE

Definierte Kanten in einem Arbeitsschritt

Hartmetallfrässtifte für die Kantenbearbeitung bilden eine eigene Produktfamilie bei PFERD. Sie werden vorwiegend im Stahl- und Aluminiumbau eingesetzt.

Hartmetallfrässtifte mit der Zahnung EDGE wurden speziell für die definierte Kantenbearbeitung entwickelt. Die besondere Konstruktion ermöglicht, den Frässtift exakt an Kanten entlangzuführen, ohne das Werkstück zu beschädigen.

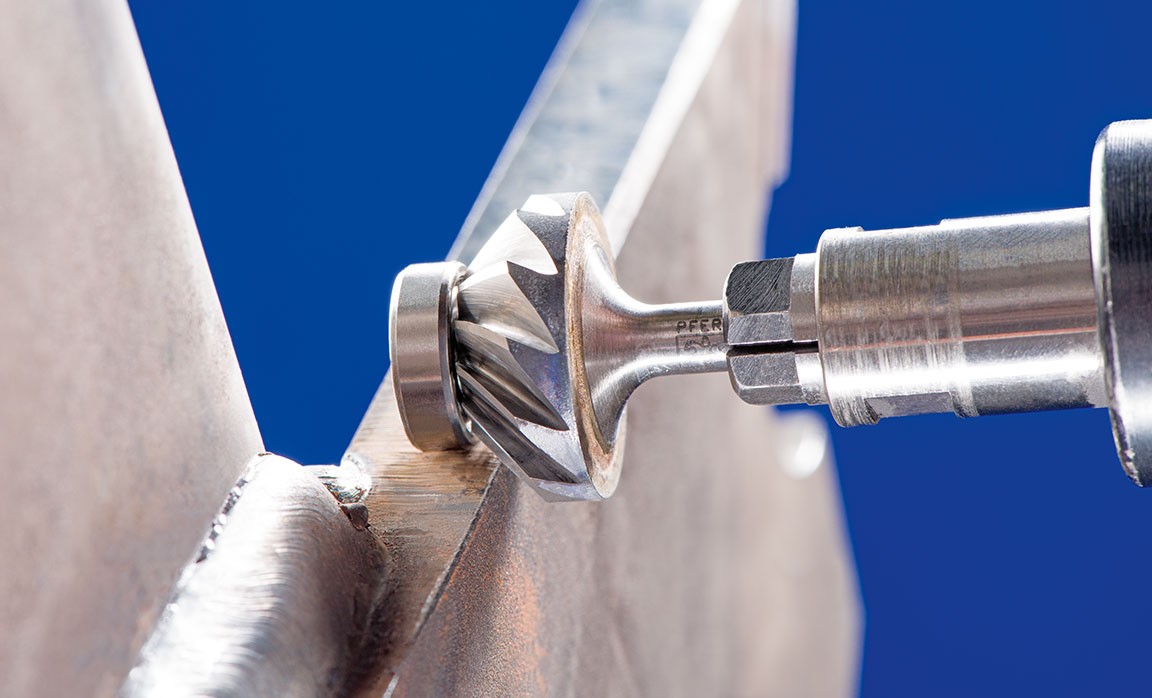

In nur einem Arbeitsschritt können so exakte Kantenformen erzeugt werden – wahlweise mit definierten 30°- oder 45°-Fasen oder einem definierten Radius von 3,0 mm. Die Kantenverrundung ist u. a. als Sicherungsmaßnahme für den Korrosionsschutz gefordert laut: ISO 12944-3, ISO 8501-3, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198).

Vorteile:

Besondere Konstruktion für präzise Führung.
Sicher und komfortabel führbar.
Erzeugen exakte Kantenformen in nur einem Arbeitsschritt.

Bearbeitbare Werkstoffe:

Stahl und Stahlguss
Edelstahl (INOX)
NE-Metalle
Gusseisen
Kunststoffe, andere Werkstoffe

Bearbeitungsaufgaben:

Definierte Kantenbearbeitung
Definiertes Entgraten
Kantenentschärfung und -verrundung im Stahl- und Aluminiumbau
Verrunden von Kanten als Vorbereitung für das Auftragen von Korrosionsschutzschichten im Schiffbau, an Krananlagen und sonstigen korrosionsbelasteten Stahlbauten
Definiertes Anfasen zur Schweißnahtvorbereitung V-Naht (60°, ISO 9692-1)
Definiertes Anfasen zur Kantenentschärfung (45°)

Passender Werkzeugantrieb:

Biegwellenantrieb
Geradschleifer
Roboter
Werkzeugmaschinen

Anwendungsempfehlungen:

Setzen Sie die Frässtifte im Gegenlauf ein.
Um eine feine Oberfläche zu erzeugen, führen Sie sie abschließend im Gleichlauf über die Kante.

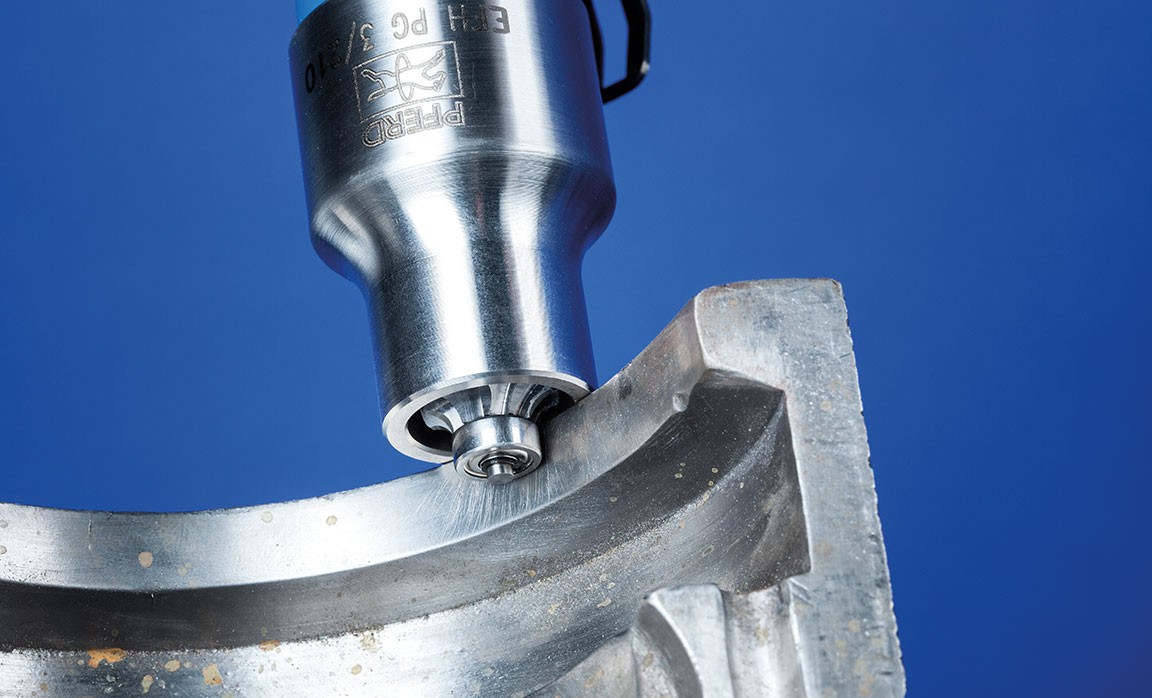

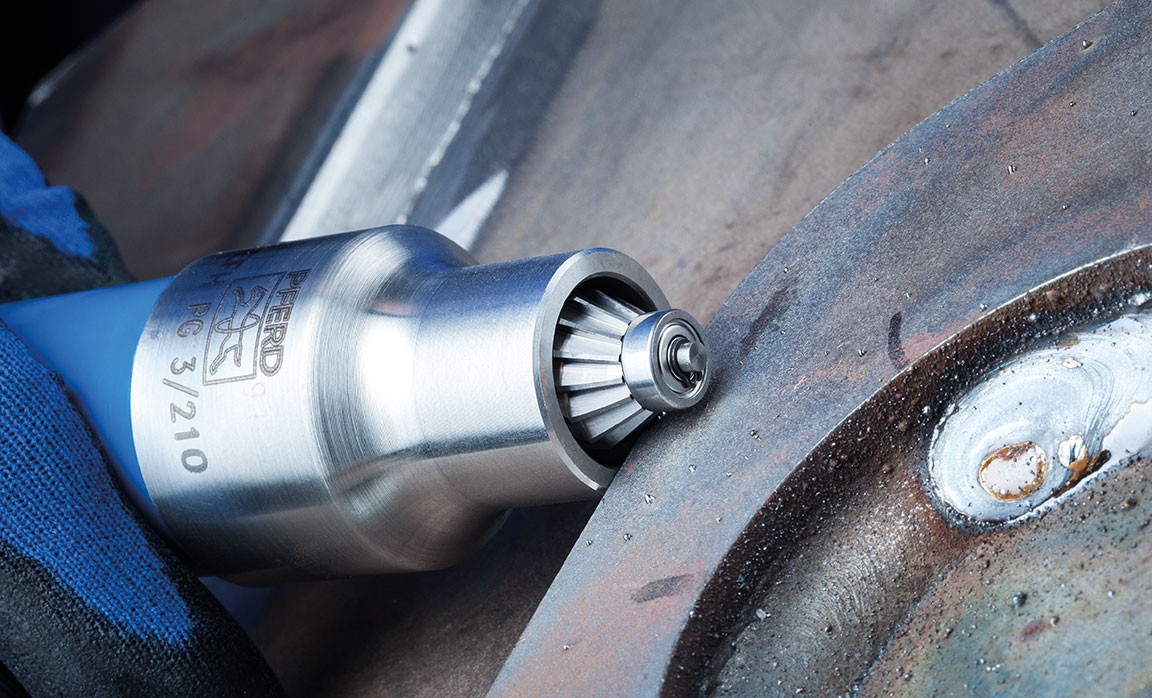

Setzen Sie Frässtifte mit der Zahnung EDGE möglichst auf dem Druckluft-Geradschleifer PG 3/210 mit der passenden Führungshülse EFH PG 3/210 von PFERD ein.

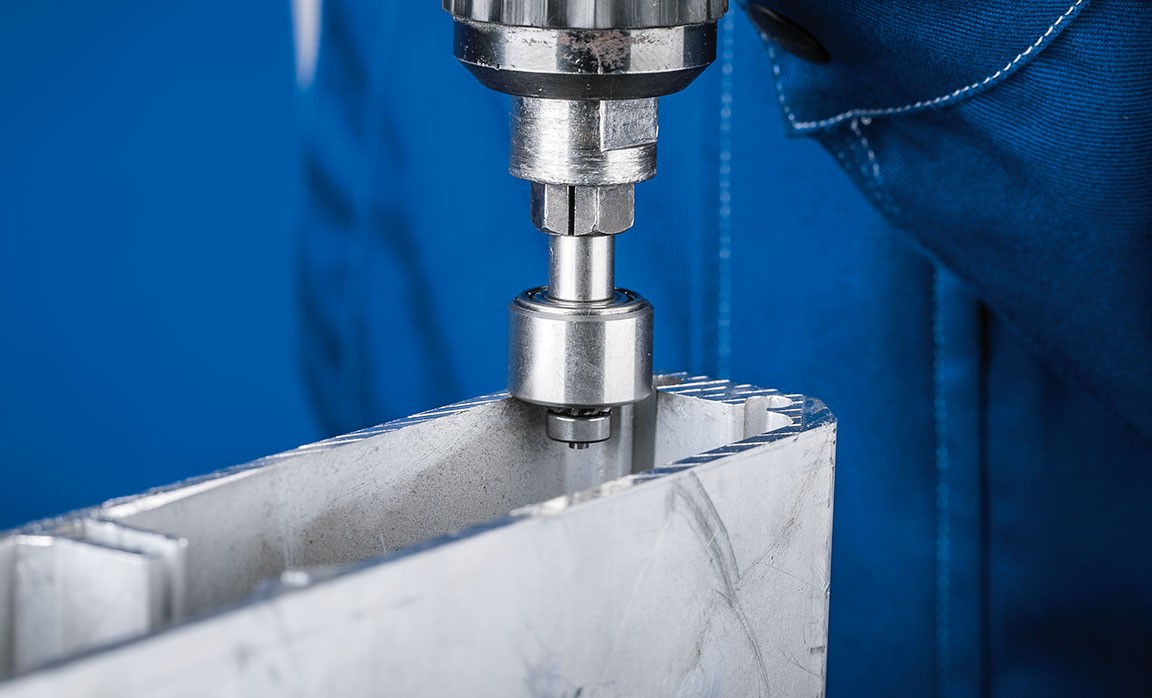

EDGE Cutting System (ECS)

Das EDGE Cutting System besteht aus Frässtiften mit der Zahnung EDGE und einer speziellen Führungshülse. Das System kann auf jedem handelsüblichen Antrieb eingesetzt werden, um eine optimale Führung während leichter Entgratarbeiten zu erreichen.
